环氧树脂头NTC温度传感器

环氧树脂头NTC温度传感器

产品分类:应用案例

产品参数: 名称:环氧树脂头NTC温度传感器,内部型号:MCDH-502F3375FL380L,MF52环氧树脂涂装NTC热敏电阻,联接26AWG 150℃黑色PVC双拼线,尾部端子采用XH-2P黑色端子。具有良好的绝缘密封性和抗机械碰……

订购热线:0775-885805225

产品详情敏创电子-专注热敏电阻12年


  名称:环氧树脂头NTC温度传感器,内部型号:MCDH-502F3375FL380L,MF52环氧树脂涂装NTC热敏电阻,联接26AWG 150℃黑色PVC双拼线,尾部端子采用XH-2P黑色端子。具有良好的绝缘密封性和抗机械碰撞、抗折弯能力、可靠性高。
NTC参数:R25=5KΩ±1% B25/50=3375K±1%。使用温度范围-30℃~+105℃,适用于空调、冰箱、冰柜、豆浆机、面包机、饮水机等家用电器医疗仪器,温控仪表,电子礼品,电子温湿度计。


1、外形尺寸:

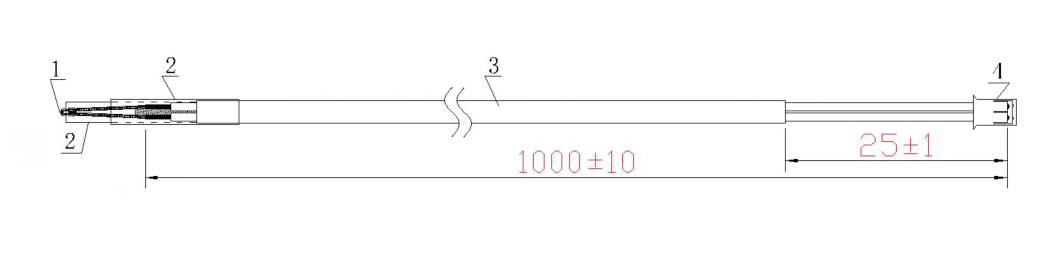

点带环温度传感器尺寸图

2、外型规格
序号 材料名称 规格/型号 数 量 备注
2-1. NTC热敏电阻 R25=5KΩ±1% B25/50=3375K±1% 1PCS
2-2.      套管 3.0黑色 热缩套管 耐温120℃ 1PCS
2-3. 电线 26AWG 150℃黑色PVC双拼线 1PCS
2-4. 尾部 XH-2P 黑色 1PCS


3、电气性能
序号 项目 符号 测试条件 最小值 正常值 最大值 单位
3-1. 25℃的电阻值 R25 Ta=25±0.05℃
PT≦0.1mw
  5.0
3-2. 50℃的电阻值 R50 Ta=50±0.05℃
PT≦0.1mw
  2.1325
3-3. B值

B25/50

  3375   k

3-4. 绝缘电阻

/

500VDC 100 / /
3-5. 使用温度范围

/

/ -30 / +115

4、可靠性试验
序号 项目 技术要求 测试条件及方法
4-1. 高温试验 ΔR/R25≤±3% 100±5℃,通电1000±24h,DC0.2mA
4-2. 低温试验 ΔR/R25≤±3% -30±5℃,通电1000±24h,DC0.2mA
4-3. 温度冷热循环试验 ΔR/R25≤±3% –20℃×30min→常温×10min→100℃水中×30min→常温×10min,来回共10循环周期
4-4. 耐潮湿试验 ΔR/R25≤±3% 55±2℃,90%-95%RH环境下放置1000±24h

5、机械性能
序号 项目 技术要求 测试条件及方法
5-1. 拉力测试 树脂、不变形、无损伤 加载9.8N(1KGF)1分钟。
端子、不变形、无损伤 加载9.8N(1KGF)1分钟。
5-2. 落地测试 无可见性损伤 在1米的高度,让产品做自由落体运动,下落到10mm厚的橡木板上,5次。

6贮存方法
6.1贮存和运输过程中每堆叠放高度不超过4箱产品。
6.2允许用任何方法运输,但要避免雨、雪的直接或间接的淋袭和机械损伤。
6.3产品应贮存环境在温度为-10℃/+40℃,相对湿度不大于80%,周围环境不应有酸性、碱性物质及腐蚀气体或辐射源


7、阻值RT表

TEMPERATURE VS RESISTANCE TABLE
Resistance        5k Ohms at 25deg. C
B Value            3375K at 25/85 deg. C
 Temp.
(deg. C)
R
(kOhms)
Temp.
(deg. C)
R
(kOhms)
Temp.
(deg. C)
R
(kOhms)
Temp.
(deg. C)
R
(kOhms)
-30 39.0140 18 6.4278 66 1.2919 114 0.3702
-29 37.5619 19 6.1994 67 1.2536 115 0.3623
-28 36.1626 20 5.9798 68 1.2167 116 0.3546
-27 34.8145 21 5.7684 69 1.1811 117 0.3472
-26 33.5159 22 5.5651 70 1.1467 118 0.3400
-25 32.2650 23 5.3694 71 1.1134 119 0.3330
-24 31.0602 24 5.1811 72 1.0813 120 0.3262
-23 29.9000 25 5.0000 73 1.0503 121 0.3196
-22 28.7828 26 4.8257 74 1.0204 122 0.3132
-21 27.7071 27 4.6579 75 0.9915 123 0.3070
-20 26.6716 28 4.4965 76 0.9635 124 0.3010
-19 25.6747 29 4.3411 77 0.9365 125 0.2952
-18 24.7151 30 4.1916 78 0.9104 126 0.2895
-17 23.7915 31 4.0476 79 0.8852 127 0.2840
-16 22.9026 32 3.9091 80 0.8608 128 0.2786
-15 22.0471 33 3.7757 81 0.8373 129 0.2735
-14 21.2239 34 3.6473 82 0.8145 130 0.2684
-13 20.4319 35 3.5237 83 0.7925 131 0.2635
-12 19.6697 36 3.4046 84 0.7712 132 0.2588
-11 18.9364 37 3.2900 85 0.7506 133 0.2542
-10 18.2310 38 3.1797 86 0.7306 134 0.2497
-9 17.5523 39 3.0734 87 0.7114 135 0.2453
-8 16.8994 40 2.9710 88 0.6927 136 0.2411
-7 16.2713 41 2.8724 89 0.6747 137 0.2370
-6 15.6671 42 2.7775 90 0.6573 138 0.2330
-5 15.0860 43 2.6860 91 0.6404 139 0.2291
-4 14.5270 44 2.5978 92 0.6240 140 0.2254
-3 13.9894 45 2.5129 93 0.6082 141 0.2217
-2 13.4723 46 2.4311 94 0.5929 142 0.2181
-1 12.9749 47 2.3523 95 0.5781 143 0.2147
0 12.4966 48 2.2763 96 0.5638 144 0.2113
1 12.0365 49 2.2031 97 0.5499 145 0.2081
2 11.5940 50 2.1325 98 0.5364 146 0.2049
3 11.1684 51 2.0645 99 0.5234 147 0.2018
4 10.7591 52 1.9989 100 0.5108 148 0.1989
5 10.3655 53 1.9357 101 0.4986 149 0.1960
6 9.9869 54 1.8748 102 0.4867 150 0.1931
7 9.6228 55 1.8160 103 0.4753
8 9.2726 56 1.7593 104 0.4642
9 8.9358 57 1.7047 105 0.4534
10 8.6119 58 1.6520 106 0.4430
11 8.3003 59 1.6011 107 0.4328
12 8.0006 60 1.5521 108 0.4230
13 7.7124 61 1.5047 109 0.4135
14 7.4351 62 1.4591 110 0.4043
15 7.1685 63 1.4150 111 0.3954
16 6.9119 64 1.3725 112 0.3867
17 6.6652 65 1.3315 113 0.3783
