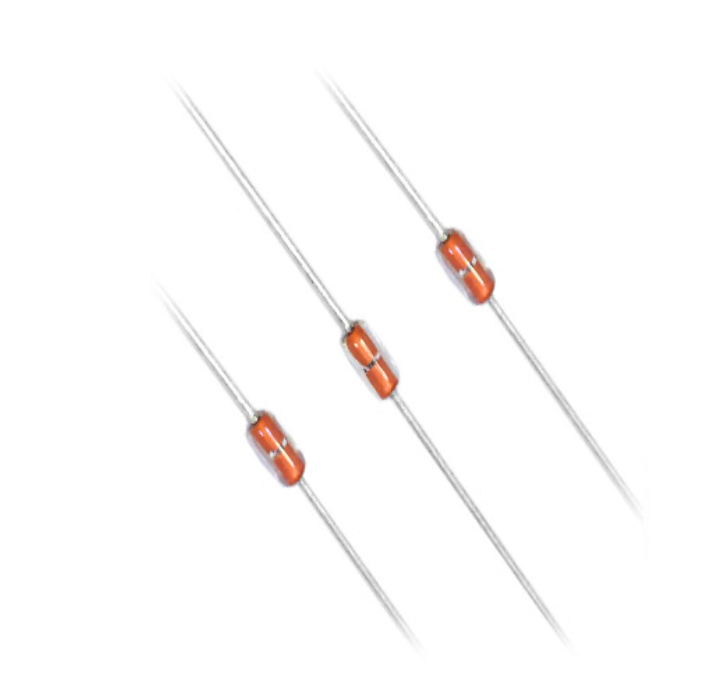

MF58二极管玻封NTC热敏电阻说明：
MF58系列NTC热敏电阻在玻璃封装封装，二极管DO35外形，带有轴向镀锡的Dumet(铜包镍铁)线。广泛应用于温度测量，检测，指示，监测，计量，控制，校准和补偿等。

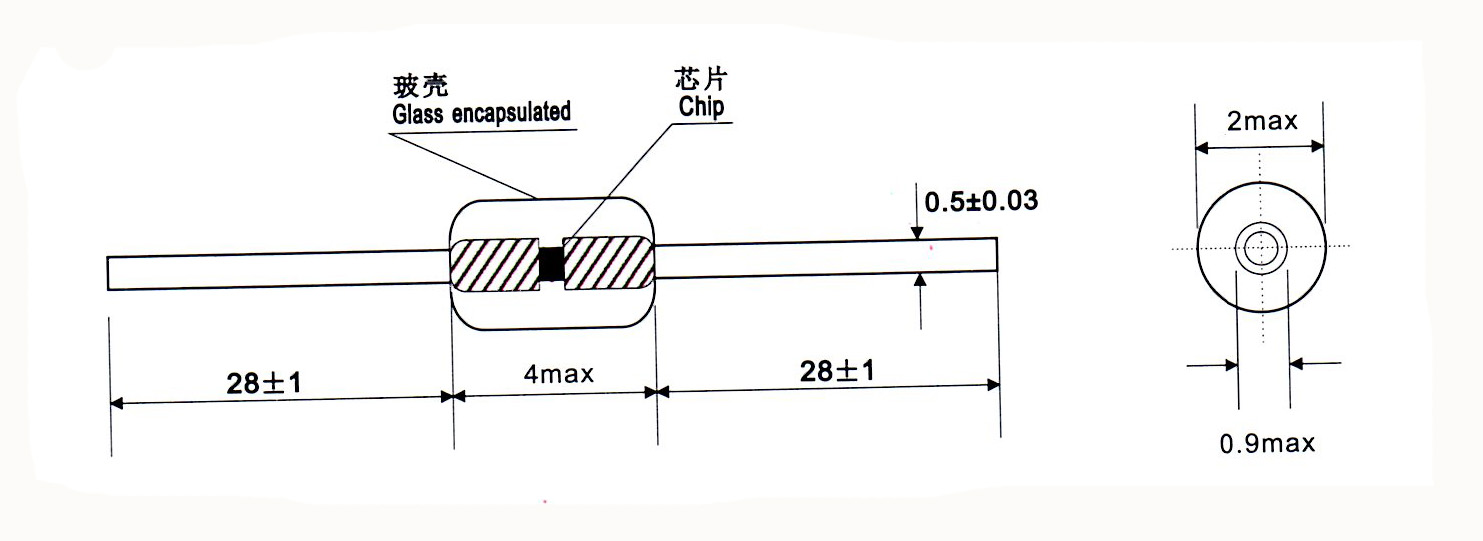

MF58二极管玻封NTC热敏电阻尺寸(单位：mm)
MF58二极管玻封NTC热敏电阻特点：
• 玻璃体DO35封装提供气密密封和电压绝缘，可在高温和潮湿环境下工作。
• 体积小，坚固，便于自动安装。
• 快速感应，灵敏度高。
• 工作温度-45℃至+ 250℃。
• 25℃的标称电阻可以是2kΩ-1000k欧姆。
• 典型电阻在25℃2k，5k，10k，20k，47k，50k欧，100k欧，200k，500k，1000k等
• 电阻和B值的严格公差。
• 耗散因数：≥2.0mW / C。
• 热时间常数：静止空气中≤12秒。
MF58二极管玻封NTC热敏电阻应用示例：
• 在家用电子温度测量，检测和控制方面：如空调，微波炉，电风扇，电加热器，电饭煲，电磁炉，吹风机等
• 自动办公设备的温度检测和补偿，如复印机和打印机。
• 在加热和空调(HVAC)中：在加热成本分配器中，进行室温监测，在地板下加热和燃气锅炉中，用于确定废气或燃烧器温度，室外温度传感器。
• 工业电子学：用于激光二极管和光电元件的温度稳定，用于铜线圈温度补偿或热元件的参考点补偿等。还可用于仪表，仪器，集成电路，石英晶体振荡器和热电偶。
• 电信：用于手机，电池组和电池充电器等的温度测量，补偿和控制和保护。
• 玻璃封装的NTC热敏电阻也可用于医疗设备，食品加工设备的温度测量，监测，检测和控制，气候等
MF58二极管玻封NTC热敏电阻型号参数：
| 型号 | 标称电阻值 | B值 | 工作温度 | |||
| R25 （KΩ） | 精度 | （25/50℃）（K） | 自定义B值 | 精度 | （℃） | |
| MF58□102□2700 | 1 |
±1％ ±2％ ±3％ ±5％ |
2700 | ±1％ | -40～350 | |
| MF58□102□3270 | 1 | 3270 | ±2％ | |||
| MF58□152□3920 | 1.5 | 3920 | ||||
| MF58□202□3470 | 2 | 3470 | ||||
| MF58□202□3839X | 2 | B5/25=3839 | ||||
| MF58□2.89□3470 | 2.89 | 3470 | ||||
| MF58□2.89□3520 | 2.89 | 3520 | ||||
| MF58□302□3520 | 3 | 3520 | ||||
| MF58□472□3230 | 4.7 | 3230 | ||||
| MF58□472□3510 | 4.7 | 3510 | ||||
| MF58□502□3240 | 5 | 3240 | ||||
| MF58□502□3270 | 5 | 3270 | ||||
| MF58□502□3380 | 5 | 3380 | ||||
| MF58□502□3470 | 5 | 3470 | ||||
| MF58□502□3500 | 5 | 3500 | ||||
| MF58□502□3900 | 5 | 3900 | ||||
| MF58□502□3950 | 5 | 3950 | ||||
| MF58□5.369□3480 | 5.369 | 3480 | ||||
| MF58□103□3360 | 10 | 3360 | ||||
| MF58□103□3380 | 10 | 3380 | ||||
| MF58□103□3435 | 10 | 3435 | ||||
| MF58□103□3470 | 10 | 3470 | ||||
| MF58□103□3600 | 10 | 3600 | ||||
| MF58□103□3700 | 10 | 3700 | ||||
| MF58□103□3900 | 10 | 3900 | ||||
| MF58□103□3950 | 10 | 3950 | ||||
| MF58□103□4100 | 10 | 4100 | ||||
| MF58□153□3950 | 15 | 3950 | ||||
| MF58□203□3950 | 20 | 3950 | ||||
| MF58□203□4200 | 20 | 4200 | ||||
| MF58□223□3950 | 22 | 3950 | ||||
| MF58□303□3950 | 30 | 3950 | ||||
| MF58□403□3950 | 40.27 | 3950 | ||||
| MF58□473□3950 | 47 | 3950 | ||||
| MF58□503□3900 | 50 | 3900 | ||||
| MF58□503□3950 | 50 | 3950 | ||||
| MF58□503□3990 | 50 | 3990 | ||||
| MF58□533□4050 | 53 | 4050 | ||||
| MF58□104□3420 | 100 | 3420 | ||||
| MF58□104□3900 | 100 | 3900 | ||||
| MF58□104□3925 | 100 | 3925 | ||||
| MF58□104□3950 | 100 | 3950 | ||||
| MF58□104□3975 | 100 | 3975 | ||||
| MF58□104□3990 | 100 | 3990 | ||||
| MF58□104□4100 | 100 | 4100 | ||||
| MF58□104□4200 | 100 | 4200 | ||||
| MF58□104□4360 | 100 | 4360 | ||||
| MF58□154□3950 | 150 | 3950 | ||||
| MF58□204□3500 | 200 | 3500 | ||||
| MF58□204□3899 | 200 | 3899 | ||||
| MF58□204□3950 | 200 | 3950 | ||||
| MF58□204□4200 | 200 | 4200 | ||||
| MF58□204□4260 | 200 | 4260 | ||||
| MF58□234□4160 | 230 | 4160 | ||||
| MF58□234□4260 | 230 | 4537(100/200℃) | ||||
| MF58□254□3950 | 250 | 3950 | ||||
| MF58□504□4050 | 500 | 4050 | ||||
| MF58□504□4260 | 500 | 4260 | ||||
| MF58□504□4300 | 500 | 4300 | ||||
| MF58□105□4200 | 1000 | 4200 | ||||
| MF58□105□4400 | 1000 | 4400 | ||||
| MF58□135□4400 | 1300 | 4400 | ||||
| MF58□1.388M□4400 | 1388 | 4400 | ||||
| MF58□1.388M□4600 | 1388 | 4600 | ||||
MF58二极管玻封NTC热敏电阻可靠性数据
| 测试 | 标准 | 测试条件 | ΔR25/ R25（典型值） | 备注 |
| 低温储存 | IEC 60068-2-1 | 存储在低温类别温度：-30 Ó C，时间：千小时 | ≤2％ | 没有明显的伤害 |
| 储存在干热 | IEC 60068-2-2 | 存储在上限类别温度：200 Ó C，时间：千小时 | ≤2％ | 没有明显的伤害 |
| 储存于潮湿的热，稳态（湿度试验） | IEC 60068-2-3 | 温度：40 直径： C， | ≤2％ | 没有明显的伤害 |
| 湿度：90％-95％RH， | ||||
| 时间：1000小时 | ||||
| 温度循环 | IEC 60068-2-14 | 1.30℃/ 30分钟 | ≤2％ | 没有明显的伤害 |
| 2.80℃/ 5 分钟3.20 | ||||
| ℃/ 30分钟 | ||||
| 4.80℃/ 5 分钟。 | ||||
| 周期数：5个循环 |
MF58二极管玻封NTC热敏电阻机械测试
| 测试 | 标准 | 测试条件和方法 | 要求 |
| 焊接和焊接性 | IEC60068-2-20 | 温度：230±5℃， | 终端应平均镀锡 |
| 测试Ta | 距陶瓷体2-2.5mm，开：2±0.5秒。 | ||
| 耐焊接热 | IEC60068-2-20 | 温度：260±5℃， | 无明显损伤， |
| 测试Tb | 距离陶瓷体2-2.5mm，开：10±1秒。 | ΔR25/R25≤2％ | |
| 引线拉伸 | IEC60068-2-21 | 测试Ua：强制10N，10S; | 无中断， |
| 测试U | 测试Ub：弯曲90C，力5N，两次。 | ΔR25/R25≤2％ |
MF58二极管玻封NTC热敏电阻注意事项
·定制的最小导线长度应≥8mm。
·在导线弯曲时，弯曲点距玻璃体部分大于2mm。
