空调排气管温度传感器

空调排气管温度传感器

产品分类:家用温度传感器

产品参数: 变频的空调中一般都会安装有排气温度传感器,靠这个温度传感器来的保证空调的正常运行,如果排报气温度传感器不能正常工作的话,可能会导致空调不能正常使用。 NTC温度传感器型……

订购热线:0775-85298752

产品详情敏创电子-专注热敏电阻12年

  变频的空调中一般都会安装有排气温度传感器,靠这个温度传感器来的保证空调的正常运行,如果排报气温度传感器不能正常工作的话,可能会导致空调不能正常使用。

  NTC温度传感器型号:MC-JY-45,是专用于空调排气管的温度传感器,高精度NTC热敏电阻芯片封装在用紫铜外壳里面,外壳尺寸4.5x15mm,导线采用PE 0.08sp,传感器总长800mm,头部和导线之间采用环氧树指灌封,密封性好,绝缘性、防水性好。

空调排气管温度传感器

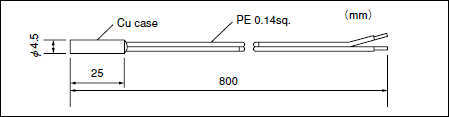

产品尺寸图:
空调排气管温度传感器尺寸图


  产品特点:

  •防湿性能优异。

  •小型、温度响应快。


  产品特性:

  • 电阻值:R90=5kΩ±3% (薄片)

  • B 值(3U):

  B25/50=3950K±3%

  B25/85=4025K

  • 使用温度范围:-30℃〜+130℃

  • 热响应时间常数(水中):5秒


  产品RT参数表:

  T0 T1 T2
  90 25 50

R at T0 5k 精度 3%
B(T1/T2) 3950k

T Rmin Rnom Rmax
-30 775.6 939.3 1136
-29 732.2 885 1069
-28 691.6 834.2 1005
-27 653.4 786.6 946.1
-26 617.5 741.9 890.7
-25 583.8 700.1 838.8
-24 552.1 660.8 790.2
-23 522.3 623.9 744.7
-22 494.2 589.3 702.1
-21 467.8 556.8 662.1
-20 443 526.3 624.6
-19 419.6 497.6 589.5
-18 397.6 470.6 556.5
-17 376.8 445.2 525.5
-16 357.3 421.3 496.5
-15 338.8 398.9 469.1
-14 321.4 377.7 443.5
-13 305 357.8 419.4
-12 289.5 339 396.7
-11 274.9 321.3 375.3
-10 261.1 304.7 355.2
-9 248 288.9 336.3
-8 235.7 274.1 318.5
-7 224 260.1 301.7
-6 213 246.9 285.9
-5 202.6 234.4 271
-4 192.7 222.6 257
-3 183.4 211.5 243.8
-2 174.6 201 231.3
-1 166.2 191.1 219.5
0 158.3 181.7 208.4
1 150.8 172.9 198
2 143.8 164.5 188.1
3 137 156.6 178.7
4 130.7 149.1 169.9
5 124.6 141.9 161.5
6 118.9 135.2 153.6
7 113.4 128.8 146.2
8 108.3 122.8 139.1
9 103.4 117 132.4
10 98.72 111.6 126
11 94.29 106.4 120
12 90.09 101.5 114.4
13 86.09 96.9 109
14 82.29 92.49 103.9
15 78.68 88.31 99.02
16 75.25 84.33 94.43
17 71.98 80.55 90.07
18 68.87 76.97 85.94
19 65.91 73.56 82.02
20 63.09 70.31 78.29
21 60.41 67.23 74.76
22 57.85 64.3 71.4
23 55.42 61.51 68.21
24 53.1 58.85 65.18
25 50.89 56.33 62.29
26 48.78 53.92 59.56
27 46.77 51.63 56.95
28 44.85 49.45 54.47
29 43.02 47.37 52.11
30 41.27 45.39 49.87
31 39.61 43.5 47.73
32 38.02 41.7 45.7
33 36.5 39.99 43.76
34 35.05 38.35 41.92
35 33.66 36.79 40.16
36 32.34 35.3 38.49
37 31.07 33.87 36.89
38 29.86 32.51 35.37
39 28.71 31.22 33.91
40 27.6 29.98 32.53
41 26.54 28.79 31.2
42 25.53 27.66 29.94
43 24.56 26.58 28.74
44 23.63 25.54 27.58
45 22.74 24.55 26.48
46 21.89 23.61 25.43
47 21.08 22.7 24.43
48 20.29 21.83 23.47
49 19.55 21.01 22.55
50 18.83 20.21 21.68
51 18.14 19.45 20.84
52 17.48 18.72 20.03
53 16.85 18.03 19.27
54 16.24 17.36 18.53
55 15.66 16.72 17.83
56 15.1 16.1 17.15
57 14.57 15.51 16.51
58 14.05 14.95 15.89
59 13.56 14.41 15.3
60 13.08 13.89 14.73
61 12.63 13.39 14.19
62 12.19 12.92 13.67
63 11.77 12.46 13.17
64 11.37 12.02 12.69
65 10.98 11.6 12.24
66 10.61 11.19 11.8
67 10.25 10.8 11.37
68 9.904 10.43 10.97
69 9.572 10.07 10.58
70 9.253 9.723 10.21
71 8.947 9.391 9.849
72 8.651 9.072 9.505
73 8.367 8.765 9.174
74 8.094 8.47 8.857
75 7.83 8.187 8.552
76 7.576 7.914 8.258
77 7.332 7.651 7.976
78 7.096 7.398 7.705
79 6.869 7.154 7.445
80 6.651 6.92 7.194
81 6.44 6.694 6.953
82 6.237 6.477 6.72
83 6.04 6.267 6.497
84 5.851 6.066 6.282
85 5.669 5.871 6.075
86 5.493 5.684 5.876
87 5.324 5.503 5.684
88 5.16 5.329 5.499
89 5.002 5.162 5.321
90 4.85 5 5.15
91 4.695 4.844 4.994
92 4.545 4.694 4.843
93 4.4 4.549 4.698
94 4.261 4.409 4.557
95 4.127 4.273 4.421
96 3.998 4.143 4.29
97 3.873 4.017 4.163
98 3.753 3.896 4.041
99 3.636 3.779 3.923
100 3.524 3.665 3.809
101 3.417 3.556 3.698
102 3.312 3.451 3.591
103 3.212 3.349 3.488
104 3.115 3.25 3.388
105 3.021 3.155 3.292
106 2.93 3.063 3.198
107 2.843 2.974 3.108
108 2.758 2.888 3.02
109 2.677 2.804 2.936
110 2.598 2.724 2.854
111 2.521 2.646 2.774
112 2.447 2.57 2.697
113 2.376 2.497 2.623
114 2.307 2.427 2.551
115 2.24 2.358 2.481
116 2.176 2.292 2.413
117 2.113 2.228 2.348
118 2.053 2.167 2.284
119 1.995 2.107 2.223
120 1.938 2.049 2.163
121 1.884 1.993 2.106
122 1.831 1.939 2.05
123 1.78 1.886 1.996
124 1.731 1.835 1.944
125 1.683 1.786 1.893
126 1.637 1.738 1.844
127 1.592 1.692 1.796
128 1.549 1.647 1.749
129 1.507 1.603 1.704
130 1.466 1.561 1.661
