子弹头NTC温度传感器

子弹头NTC温度传感器

产品分类:家用温度传感器

产品参数: NTC温度传感器型号:MCW-25,名称:用开水器的子弹头NTC温度传感器,采用独特的三级子弹头不绣钢外壳,使其能适应于长时间在潮显的环境中使用而达到耐腐蚀的作用,同时由于外壳的……

订购热线:0775-85298752

产品详情敏创电子-专注热敏电阻12年

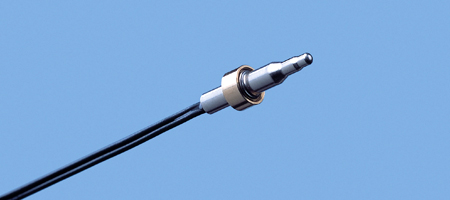

子弹头NTC温度传感器

  NTC温度传感器型号:MCW-25,名称:用开水器的子弹头NTC温度传感器,采用独特的三级子弹头不绣钢外壳,使其能适应于长时间在潮显的环境中使用而达到耐腐蚀的作用,同时由于外壳的顶端厚度较小,使NTC传感器的温度探测效果更迅速,达到快速响应温度的效果。头部尺寸φ3.9-φ2.5-φ2.0逐级缩小,联接处取用一个φ7的铜环,导线为常规PVC线,传感器长度140mm。此NTC温度传感器整体导热速度快,防水性能佳,主要应用于家用开水器温度测量。


  产品尺寸规格图:
子弹头NTC温度传感器规格尺寸图


  产品特点:

  • MF58玻封NTC热敏电阻元件

   环氧树脂防水封装

  稳定性好,一致性好

  •耐热冲击性能优异。

  •温度响应快。

  •不锈钢外壳,耐腐蚀性能优异。


  应用范围:

  适用于家开烧水器,电热壶,饮水热水器

  产品特性:

  • 电阻值:R50=3.485kΩ±2.5% (GR 型)

  • B 值(6QR):B25/50=3423K±1%;B25/85=3468K

  • 使用温度范围:-30℃〜+105℃

  • 热响应时间常数(水中):0.8秒

   耐电压:1800V AC / 3S无击穿或闪烁现象(截止电流1mA)

   绝缘电阻:100MΩ或以上500V DC兆欧表(玻璃与导线之间)


  R-T参数表

MITSUBISHI MATERIALS CORPORATION
NTC THERMISTOR R-T CHARACTERISTICS
  T0 T T2
  50 25 50
R/50℃ 3.485K 公允值: ±2.5%
B(T1/T2) 3423K

T Rmin Rnom Rmax
-30 98.34 104.4 110.8
-29 93.2 98.92 104.9
-28 88.36 93.73 99.37
-27 83.8 88.85 94.14
-26 79.51 84.25 89.21
-25 75.46 79.91 84.57
-24 71.64 75.83 80.21
-23 68.04 71.98 76.09
-22 64.64 68.34 72.21
-21 61.44 64.92 68.56
-20 58.41 61.69 65.11
-19 55.54 58.63 61.85
-18 52.84 55.75 58.78
-17 50.29 53.02 55.88
-16 47.87 50.45 53.14
-15 45.58 48.02 50.55
-14 43.42 45.72 48.1
-13 41.38 43.54 45.79
-12 39.44 41.48 43.6
-11 37.61 39.53 41.53
-10 35.87 37.69 39.57
-9 34.22 35.94 37.72
-8 32.66 34.28 35.96
-7 31.18 32.71 34.3
-6 29.77 31.22 32.72
-5 28.44 29.81 31.23
-4 27.18 28.47 29.81
-3 25.98 27.2 28.47
-2 24.84 25.99 27.19
-1 23.75 24.85 25.98
0 22.72 23.76 24.83
1 21.75 22.73 23.74
2 20.82 21.75 22.71
3 19.93 20.81 21.72
4 19.09 19.93 20.79
5 18.29 19.08 19.9
6 17.53 18.28 19.05
7 16.8 17.51 18.24
8 16.11 16.78 17.48
9 15.45 16.09 16.75
10 14.82 15.43 16.05
11 14.22 14.8 15.39
12 13.65 14.2 14.76
13 13.1 13.62 14.16
14 12.58 13.08 13.58
15 12.09 12.56 13.04
16 11.61 12.06 12.51
17 11.16 11.58 12.02
18 10.73 11.13 11.54
19 10.31 10.7 11.09
20 9.917 10.28 10.65
21 9.539 9.887 10.24
22 9.178 9.509 9.845
23 8.833 9.147 9.467
24 8.503 8.802 9.106
25 8.186 8.471 8.76
26 7.884 8.155 8.43
27 7.594 7.852 8.114
28 7.316 7.562 7.812
29 7.051 7.285 7.522
30 6.796 7.019 7.245
31 6.552 6.764 6.98
32 6.318 6.521 6.725
33 6.094 6.287 6.482
34 5.879 6.063 6.249
35 5.672 5.848 6.025
36 5.474 5.642 5.81
37 5.284 5.444 5.605
38 5.102 5.254 5.407
39 4.927 5.072 5.218
40 4.759 4.897 5.037
41 4.597 4.729 4.862
42 4.442 4.568 4.695
43 4.293 4.413 4.534
44 4.15 4.264 4.38
45 4.012 4.121 4.232
46 3.879 3.984 4.089
47 3.752 3.852 3.952
48 3.629 3.725 3.82
49 3.511 3.603 3.694
50 3.398 3.485 3.572
51 3.287 3.372 3.457
52 3.179 3.263 3.347
53 3.076 3.158 3.24
54 2.977 3.057 3.138
55 2.882 2.96 3.039
56 2.79 2.867 2.944
57 2.701 2.776 2.852
58 2.616 2.69 2.764
59 2.533 2.606 2.679
60 2.454 2.525 2.596
61 2.378 2.447 2.517
62 2.304 2.372 2.441
63 2.233 2.3 2.367
64 2.165 2.23 2.296
65 2.099 2.162 2.227
66 2.035 2.097 2.161
67 1.973 2.035 2.097
68 1.914 1.974 2.035
69 1.857 1.916 1.975
70 1.801 1.859 1.917
71 1.748 1.805 1.862
72 1.697 1.752 1.808
73 1.647 1.701 1.756
74 1.599 1.652 1.706
75 1.552 1.604 1.657
76 1.508 1.558 1.61
77 1.464 1.514 1.565
78 1.422 1.471 1.521
79 1.382 1.429 1.478
80 1.342 1.389 1.437
81 1.305 1.35 1.397
82 1.268 1.313 1.359
83 1.232 1.276 1.321
84 1.198 1.241 1.285
85 1.165 1.207 1.25
86 1.133 1.174 1.216
87 1.101 1.142 1.183
88 1.071 1.111 1.152
89 1.042 1.081 1.121
90 1.014 1.052 1.091
91 0.9862 1.024 1.062
92 0.9597 0.9964 1.034
93 0.934 0.9699 1.007
94 0.909 0.9442 0.9802
95 0.8848 0.9193 0.9545
96 0.8613 0.8951 0.9297
97 0.8385 0.8716 0.9055
98 0.8163 0.8488 0.882
99 0.7948 0.8267 0.8592
100 0.774 0.8052 0.8371
101 0.7537 0.7843 0.8156
102 0.734 0.764 0.7947
103 0.7149 0.7443 0.7743
104 0.6963 0.7251 0.7546
105 0.6783 0.7065 0.7354



  ※有关热敏温度传感器的使用环境条件,请与本公司协商。
