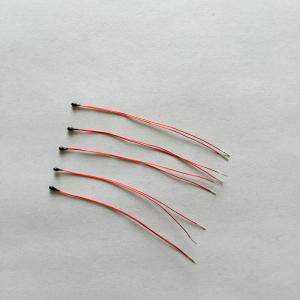

MF52B漆包线NTC热敏电阻

产品分类：MF52环氧头热敏电阻

产品参数： MF52b漆包线NTC热敏电阻介绍 MF52系列NTC热敏电阻也称水滴型热敏电阻、珠状热敏电阻或者小黑头，是应用范围最广也是最普遍的NTC热敏电阻，MF58B型俗称漆包线NTC热敏电阻，引线为漆包线……

订购热线：0775-85298752

产品详情敏创电子-专注热敏电阻12年

MF52b漆包线NTC热敏电阻介绍

MF52系列NTC热敏电阻也称水滴型热敏电阻、珠状热敏电阻或者小黑头，是应用范围最广也是最普遍的NTC热敏电阻，MF58B型俗称漆包线NTC热敏电阻，引线为漆包线由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。其它的几款环氧涂装的还采用标准针线为镀锡铜黄铜线，非绝缘，可选镀锡绞合钢丝，PVC线，PTFE丝等材料组成。广泛应用于温度检测，测量，检测，指示器，监测，测量，控制，校准和补偿等，适用于暖通空调和白色家电，汽车，电池组应用。

MF52b环氧NTC电阻特点

测量精度高

阻值和B值的公差小。

反应快，尺寸小。

可以长时间运行稳定。

25C的额定电阻可以为1kΩ〜1000kΩ。

在25℃常见阻值为：1kΩ，2kΩ，2.252kΩ，3kΩ，4.7kΩ，5kΩ，6.8kΩ，10kΩ，15kΩ，20kΩ，30kΩ，40kΩ，47kΩ，50kΩ，100kΩ，150kΩ，1000kΩ等。

耗散因数：静止空气中≥3.0mW / C。

热时间常数：静止空气中≤12秒。

工作温度范围：-45℃ - + 125℃。

MF52b热敏电阻应用范围

在家用电子温度测量，检测和控制方面：如空调，冰箱，深冷冻机，豆浆机，面包机，饮水机等

医疗设备和设备的温度检测和测量。

温控仪表。

电子温湿度计。

汽车温度测量。

电子表日历。

电池组和电池充电器温度测量，补偿，控制和保护。

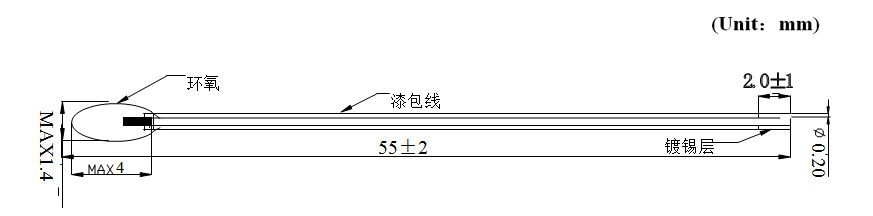

MF52b热敏电阻尺寸图（mm）

DMAX	L1max	L2min	φD±0.05	˚F±0.5
2.8毫米	3.2毫米	20毫米	0.4毫米	2.0毫米

MF52b热敏电阻参数表

零件号	电阻@ 25℃	B值
零件号	R25（欧姆）	（K）
MF52b-102□3950	R25：1K欧姆	B（25 / 50C）：3950k
MF52b-202□3470	R25：2K欧姆	B（25 / 50C）：3470k
MF52b-202□3550	R25：2K欧姆	B（25/50℃）：3550k
MF52b-202□3950	R25：2K欧姆	B（25/50℃）：3950k
MF52b2252□3935	R25：2252欧姆	B（25/50℃）：3935k
MF52b-2.78K□3950	R25：2.78K欧姆	B（25/50℃）：3950k
MF52b-302□3977（B25 / 85）	R25：3K欧姆	B（25/85℃）：3977k
MF52b-332□3950	R25：3.3K欧姆	B（25/50℃）：3950k
MF52b-472□3950	R25：4.7K欧姆	B（25 / 50C）：3950k
MF52b502□3470	R25：5K欧姆	B（25 / 50C）：3470k
MF52b-502□3950	R25：5K欧姆	B（25 / 50C）：3950k
MF52a-682□3977（B25 / 85）	R25：6.8K欧姆	B（25 / 85C）：3977k
MF52b-682□4200	R25：6.8K欧姆	B（25 / 50C）：4200k
MF52b-103□3380	R25：10K欧姆	B（25 / 50C）：3380k
MF52a-103□3435（B25 / 85）	R25：10K欧姆	B（25 / 85C）：3435k
AMF52-103□3470	R25：10K欧姆	B（25/50℃）：3470k
MF52b-103□3950	R25：10K欧姆	B（25 / 50C）：3950k
MF52b-103□3977（B25 / 85）	R25：10K欧姆	（B25 / 85C）：3977k
MF52b-103□4100	R25：10K欧姆	B（25 / 50C）：4100k
MF52b-153□3950	R25：15K欧姆	B（25 / 50C）：3950k
MF52b203□3950	R25：20K欧姆	B（25 / 50C）：3950k
MF52b-233□4200	R25：23K欧姆	B（25 / 50C）：4200k
MF52b-303□3950	R25：30K欧姆	B（25 / 50C）：3950k
MF52b-40.27k□3979（B25 / 85）	R25：40.27K欧姆	B（25 / 85C）：3979k
MF52b-473□3950	R25：47K欧姆	B（25 / 50C）：3950k
MF52b-503□3950	R25：50K欧姆	B（25 / 50C）：3950k
MF52b-503□3990	R25：50K欧姆	B（25 / 50C）：3990k
MF52b-503□4050	R25：50K欧姆	B（25 / 50C）：4050k
MF52b-104□3950	R25：100K欧姆	B（25 / 50C）：3950k
MF52b-104□3990	R25：100K欧姆	B（25 / 50C）：3990k
MF52b-104□4200	R25：100K欧姆	B（25 / 50C）：4200k
MF52b-154□4370（B25 / 85）	R25：150K欧姆	B（25 / 85C）：4370k
AMF52-105□4730	R25：1000K欧姆	B（25 / 50C）：4730k

注意事项：□填充电阻公差的部件号，可选择±1％（F），±2％（G），±3％（H）或±5％（J）。

MF52b热敏电阻可靠性数据

测试	标准	测试条件	ΔR25/ R25（典型值）	备注
低温储存	IEC 60068-2-1	储存温度低。温度：-40 ^Ø℃时间：千小时	≤2％	没有明显的伤害
储存在干热	IEC 60068-2-2	储存温度较高。温度：100 ^Ø C时间：千小时	≤2％	没有明显的伤害
储存在潮湿的热，稳态（湿度试验）	IEC 60068-2-3	温度：40 ^直径： C，	≤2％	没有明显的伤害
		湿度：90％-95％RH，
		时间：1000小时
温度循环快	IEC 60068-2-14	1. -40℃/ 30分钟	≤2％	没有明显的伤害
		2.30℃/ 5分钟3.10
		℃/ 30分钟
		4.30℃/ 5分钟。
		循环次数：5次循环

MF52b热敏电阻机械测试

测试	标准	测试条件和方法	要求
焊接和焊接性	IEC60068-2-20	温度：230±5℃，	终端应平均镀锡
焊接和焊接性	测试	距陶瓷体2-2.5mm，开：2±0.5秒。	终端应平均镀锡
耐焊接热	IEC60068-2-20	温度：260±5℃，	无明显损伤，
耐焊接热	测试Tb	距陶瓷体2-2.5mm ，开：10±1秒。	ΔR25/R25≤2％
引线拉伸	IEC60068-2-21	测试Ua：强制10N，10秒; 测试Ub：弯曲90C，力5N，两次。	无中断，
引线拉伸	测试U	测试Ua：强制10N，10秒; 测试Ub：弯曲90C，力5N，两次。	ΔR25/R25≤2％
