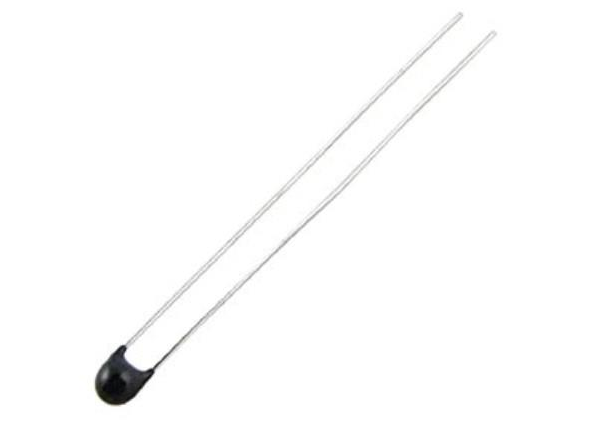

产品介绍
-----------------------------------------------------------

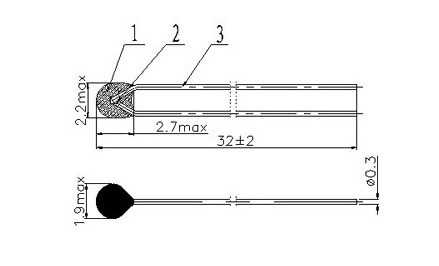

A:尺寸图
二:特点:
1:MF5A系列产品为共引线环氧树脂涂层
2 :宽电阻范围:1KΩ〜500KΩ3
3:电阻和B值精度
4:试验精度
5:体积小,反射速度
6:长时间稳定的工作,一致性好
7:工作温度范围:-40〜125℃
三:产品型号描述
MF 5A-103-J-3950
① ② ③ ④ ⑤
①MF¬ -负温度系数(NTC)热敏电阻的代码。
②5A - 环氧封装热敏电阻。
③103 - 热敏电阻额定电阻,表示电阻的额定电阻:10×103(Ω)。
④F =±1%,G =±2%,H =±3%,J =电阻值的±5%(精度)
⑤3950 - 热指数(材料系数)B值:395×10(K)
Foru:MF5A系列型号规格
注意事项:
1)由于MF5A系列体积小,焊点小,两端引线不能承受过度紧张。
2)焊接时请至少从焊丝根部5mm焊接,焊接时间应尽可能短。
六:主要技术参数
产品型号
|
标称电阻值 |
B 值 |
额定功率 |
损耗因子 |
热时间常数 |
工作温度 |
R25(Ω) |
(25℃/50℃) |
(MW) | (毫瓦/℃) |
(S) |
(℃) |
|
MF52□□□3100
MF52□□□3270 MF52□□□3380 MF52□□□3470 MF52□□□3600 MF52□□□3950 MF52□□□4000 MF52□□□4050 MF52□□□4150 MF52□□□4300 MF52□□□4500 |
1〜3K |
3100 |
≤50
|
≥2.0
静止 |
≤15
静止空气 |
-55〜+ 125℃
|
产品应用:
空调,加热设备,医疗设备,温度控制仪器,电子礼品,电子温度湿度计,汽车温度测量,电子日历,充电电池组和充电器。
模型
|
额定电阻值(R25)
|
B 值
|
工作温度 |
损耗系数(mW /℃)
|
热时间常数(S)
|
|
抵抗性
(KΩ)
|
允许偏差
(±%)
|
面值
(K)
|
||||
MF5A-102-3950
|
1
|
±1%
±2%
±3%
±5%
|
3950
|
-40℃
〜
+ 125℃
|
≥3.0
静止的空气
|
≤7
静止的空气
|
MF5A-202-3435
|
2
|
3435
|
||||
MF5A-2.252-3935
|
2.252
|
3935
|
||||
MF5A-472-3950
|
4.7
|
3950
|
||||
MF5A-502-3470
|
五
|
3470
|
||||
MF5A-502-3950
|
五
|
3950
|
||||
MF5A-682-3977
|
6.8
|
3977
|
||||
MF5A-682-4200
|
6.8
|
4200
|
||||
MF5A-103-3435
|
10
|
3435
|
||||
MF5A-103-3470
|
10
|
3470
|
||||
MF5A-103-3600
|
10
|
3600
|
||||
MF5A-103-3950
|
10
|
3950
|
||||
MF5A-103-3977
|
10
|
3977
|
||||
MF5A-103-4100
|
10
|
4100
|
||||
MF5A-203-3950
|
20
|
3950
|
||||
MF5A-233-3950
|
23
|
3950
|
||||
MF5A-303-3950
|
30
|
3950
|
||||
MF5A-40.27-3950
|
40.27
|
3950
|
||||
MF5A-473-3950
|
47
|
3950
|
||||
MF5A-49.12-3950
|
49.12
|
3950
|
||||
MF5A-503-3950
|
50
|
3950
|
||||
MF5A-503-3990
|
50
|
3990
|
||||
MF5A-503-4050
|
50
|
4050
|
||||
MF5A-104-3950
|
100
|
3950
|
||||
MF5A-104-3990
|
100
|
3990
|
||||
MF5A-104-4200
|
100
|
4200
|
||||
MF5A-154-4400
|
150
|
4400
|
