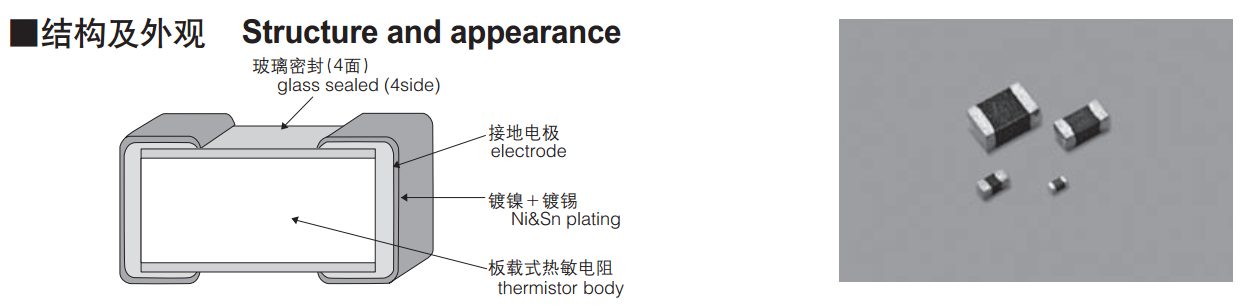

NTC芯片热敏电阻焊接和安装

时间:2020-03-30   来源:敏创电子  编辑:热敏电阻厂家  浏览:
1.安装位置
  选择热敏电阻芯片的安装位置,以减少弯曲过程中施加在芯片上的压力
  弯板。


2.允许的焊接温度和时间
  2-1温度和时间组合内的焊料,由斜线表示
        在下图中。
  2-2过度的焊接条件可能会导致金属化或溶解
        外部电极上的焊料润湿性变差。
  2-3如果反复焊接,累计焊接时间应在
       范围如下图所示。(例如,回流峰值温度:260℃,两次 - >
     260℃的总累计焊接时间在30秒以内。)

3.推荐的焊接温度曲线
 3-1预热不足可能会导致陶瓷体裂缝。和...之间的不同
       型材中的预热温度和最高温度应为100℃
 3-2不建议通过浸入溶剂或其他方法进行快速冷却。
*如果反复焊接,累计焊接时间应在此范围内

4.焊料和助焊剂
 4-1焊锡膏
    A)回流焊:CT0201 / 0402/0603/0805系列
       使用RA / RMA型或等效类型的焊膏。
    B)流焊:NCP0603 / 0805系列
      我们使用下面的焊膏进行本产品的任何内部测试。
      锡:铅= 63WT%:37%
       锡:银:铜= 96.5wt%:3.0wt%的:0.5重量%

 4-2通量
在焊接过程中使用松香型助焊剂。如果使用低于通量,可能会出现一些问题
在产品特性和可靠性方面造成的。请不要使用下面的助焊剂。
   *强酸性助焊剂(卤化物含量超过0.1wt%)
   *水溶性助焊剂
(水溶性助焊剂可定义为非松香型助焊剂,包括洗涤型助焊剂和非洗涤型助焊剂)

5.清洁条件
   为了在焊接后去除焊剂,请遵守以下几点以避免劣化
特性或外部电极质量的任何变化。
  *请在超声波清洗中保持安装部件和基板不发生共振。
  *如果使用非水洗型助焊剂,请不要清洁产品。

  CT0201 / 0402 CT0603 / 0805
溶剂 异丙醇 异丙醇
浸渍清洁 在室温下不到5分钟。或者在最高40℃时不到2分钟。 在室温下不到5分钟。或者在最高40℃时不到2分钟。
超声波清洗 不到5分钟和20W /ℓ,频率为28到40KHZ 小于5分钟和20W /ℓ,频率为几个10kHz到100kHz
6.干燥
   清洁后,请立即擦干本产品。

7.焊膏的印刷条件
7-1关键的焊料量。圆角的标准高度如下表所示。
7-2过多的焊接可能会导致机械应力,导致开裂,机械和/或电子损坏。
零件号 焊膏厚度               Ť
CT0201 100um的 1 /3E≤T≤E
CT0402 150um 1 /3E≤T≤E
CT0603 / 0805 为200um 0.2mm≤T≤E

8.粘合剂应用和固化
 8-1在流动焊接过程中,粘合剂薄或不足可能导致元件与焊盘松动。
 8-2低粘度粘合剂会导致芯片在安装后滑动。
