漆包线NTC热敏电阻

漆包线NTC热敏电阻

产品分类:产品中心

产品参数: 漆包线NTC热敏电阻 ▣产品介绍: NTC热敏电阻是一种电阻,其电阻取决于温度,比标准电阻更重要。这个词是热量和电阻器的结构。对于NTC,电阻随温度降低,以防止浪涌过电压情况,……

订购热线:0775-85298752

产品详情敏创电子-专注热敏电阻12年

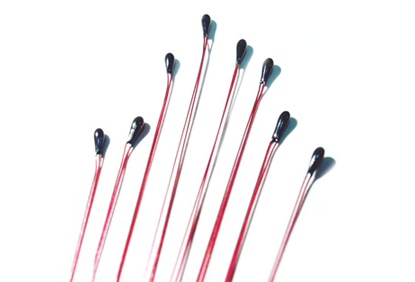

漆包线NTC热敏电阻
漆包线NTC热敏电阻

  ▣产品介绍:

  NTC热敏电阻是一种电阻,其电阻取决于温度,比标准电阻更重要。这个词是热量和电阻器的结构。对于NTC,电阻随温度降低,以防止浪涌过电压情况,并联安装在电路中。

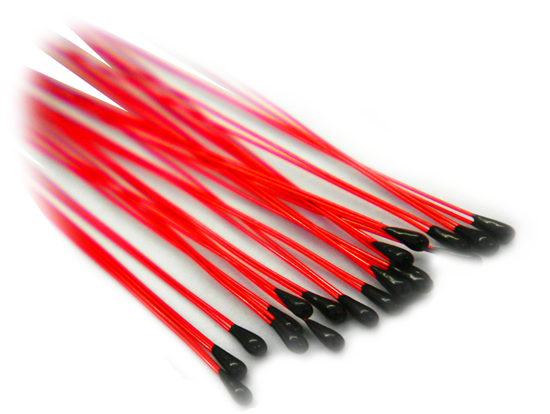

  保温涂料线NTC热敏电阻器也称之为漆包线NTC热敏电阻,是一种小型、高精度的芯片和漆包铜导线的绝缘聚合物涂层,涂有环氧树脂, 带有裸镀锡漆包铜引线的NTC可互换热敏电阻片。

  目前现有常规线径有Ø0.18mm, Ø0.3mm和不同线径规格漆包线环氧封装,常规阻值50K 、10K.精度1% 2% 3%等 B值3950、3435、3380等, 头部直径1.2mm、1.3MM、1.4mm、1.5mm、1.6mm、1.7mm、1.8mm、1.9mm、2.0mm等,为满足不同需求可按照客户要求量身定做。


  ▣产品特点:

  漆包线热敏电阻特点:

  *高可靠性,稳定性。高灵敏度

  *宽电阻范围:1~1000KΩ

  *由于玻璃包裹,可在高温高湿环境中使用* 体积小,重量轻,结构牢固,PCB上自动安装方便

  *响应时间快

  *工作温度 -55℃〜+ 250℃

  *适用于温度测量,控制和补偿

  * 在可互换范围内有高可靠性和稳定性

  *可提供最普及的阻力(R)vs温度(T)曲线

  *树脂涂层是为了实现良好的机械强度和耐溶剂性

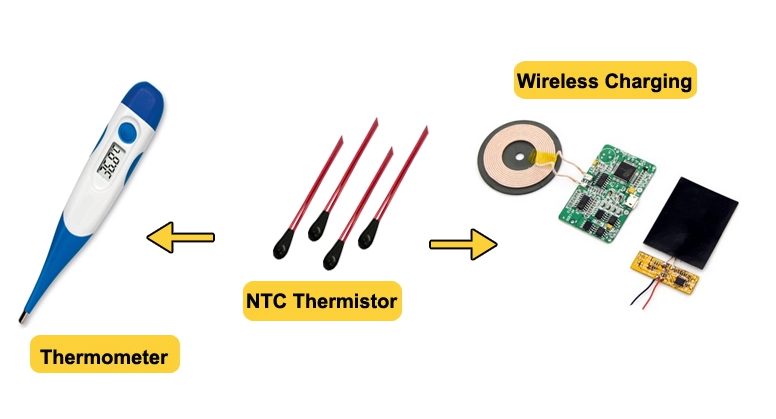

  ▣产品应用范围:

  漆包线热敏电阻用途

  *办公自动化设施(如复印机,打印机等)

  *家用电器(空调,微波炉,电风扇,电加热器)

  *工业,医疗,环保,天气和食品加工设备

  *液位显示和流量水测量

  *设备线圈,集成电路,石英晶体振荡器和热电偶。

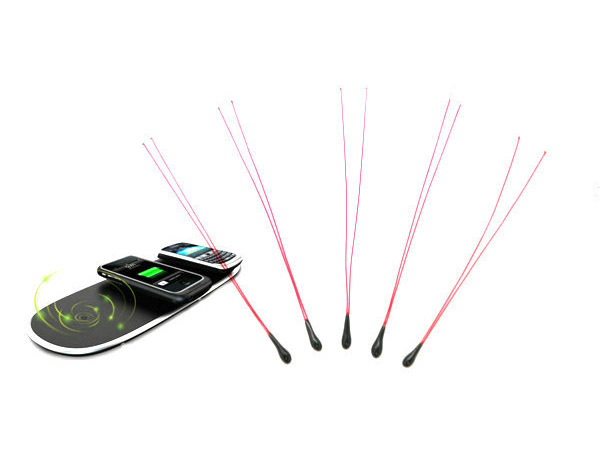

  *移动电源、无线充电器

  *医疗器械、电子温度计

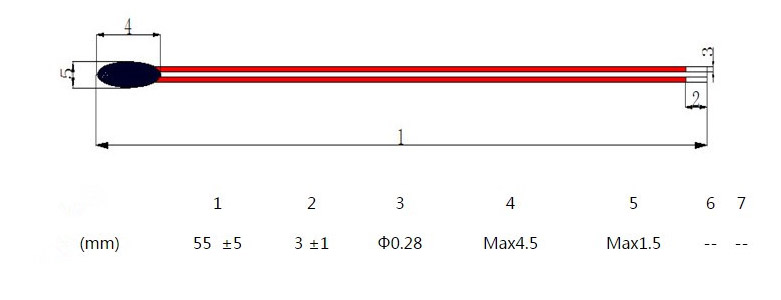

  ▣结构尺寸:



  ▣产品规格说明:

MC- 52B- 102- 3435- 2
 ②  ③
其中:
①MC代表深圳市敏创公司。
②表示漆包线式NTC热敏电阻器。
③25℃时标准阻值(R25℃)例如:102即R25℃为10KΩ。
④B值(B25/50℃)例如:3435即B25/50℃为3435K。
⑤R25℃电阻值精度:1(±1%),2(±2%),3(±3%),5(±5%)

产品规列表:

规    格 R25℃   耗散系数 时间常数 工作温度范围
(KΩ) R25℃/50℃ (mW/℃) (S) (℃)
  (K)
MF52D-220-3150-1 22K 3150 2.1 mW/℃ 5~10S —30~+110℃
MF52D-300-3150-1 30K 3150
MF52D-151-3250-1 150K 3250
MF52D-102-4100-1 1.0K 4100
MF52D-222-4100-1 2.2K 4100
MF52D-103-3435-1 10K 3435
MF52D-103-3950-1 10K 3950
MF52D-104-3435-1 100K 3435
MF52D-104-3950-1 100K
3950




  ▣产品注意事项:

  *焊接方式:采用金属本体与本体直接焊接的方式进行焊接,请勿用锡焊焊接以免产生虚焊,焊接时间控制在3.5秒以内

  *漆包线热敏电阻器勿在空气中测试,空气中温度差异较大,测量很不精准,往往会产生1-2℃以上在偏差,必须使用高精度恒温油槽进行测量,被测NTC放入恒温油槽后,必须恒温槽温度稳定后方可
