SMD贴片NTC热敏电阻，可和半导体及被动元器件等电子部品一次性贴装在基板上，特别适合用于HDD的电流控制、CD・DVD用光学头的温度补偿电路、LED照明的温度监视、电池组的温度控制等各种用途的温度检测电路。
贴片NTC热敏电阻特点：
• 独立研发的原材料，实现超高精度的温度测量
• 通过独自的4面玻璃密封做制法，实现较高的可靠性（机械应力强，耐环境性、耐变换电阻性能优异）
• 优异的高频率特性
• 优异的焊接性能、耐热性能
• 可用于150℃高温
• 完全不含铅（Pb）产品
• 符合RoHS标准
贴片NTC热敏电阻应用：
1.混合设计和施工
2.IC和半导体保护
3.打印机温度补偿电路
4.电信交换机
5.DC/ACN变压器和HIC过热保护
贴片NTC热敏电阻规格选型：
|
SMD
|
103 |
F |
3435 |
A |
L |
|
产品系列代码 |
抵抗@ 25centidegree |
耐受性 |
B constance |
测试温度 |
尺寸 |
|
B |
|
芯片型NTC热敏电阻 |
202 |
20×10²Ω |
F |
±1％ |
3435：B = 3435 |
答：25/50 |
0.2229167 |
|
G |
±2％ |
centidegree |
0.4458333 |
|
103 |
10×103Ω |
H |
±3％ |
4100：B = 4100 |
B：25/85 |
0.66875 |
|
Ĵ |
±5％ |
centidegree |
0.8923611 |
|
473 |
47×103Ω |
ķ |
±10％ |
|
1.3375 |
|
阻值 |
10k，30k，47k，50k，100kohms |
|
精度 |
1％，2％，3％，5％ |
|
B 值 |
3,435,3950A，4100,4050 |
|
耗散因子 |
2.0S |
|
热时间转换 |
3.2Sec |
|
尺寸 |
402,060,308,051,206 |
|
工作温度 |
〜30-105degC |
|
特殊参数和尺寸可定制 |
贴片NTC热敏电阻共有4个常规型号：0402（1005），0603（1608），0805（2012），1206（3216），尺寸大小可以参考下表：
|
封装类型 |
L（长） |
W（宽） |
T（厚） |
M（端头宽） |
|
0402（1005） |
0.04±.006（1.0±0.15） |
0.02±.004（0.5±0.10） |
0.024max（0.60max） |
0.004min（0.10min） |
|
0603（1608） |
0.063±.006（1.6±0.15） |
0.031±.006（0.8±0.15） |
0.037max（0.95max） |
0.004min（0.10min） |
|
0805（2012） |
0.08±.008（2.0±0.20） |
0.05±.008（1.25±0.2） |
0.05max（1.25max） |
0.006min（0.15min） |
|
1206（3216） |
0.126±.008（3.2±0.20） |
0.063±.008（1.6±0.20） |
0.063max（1.60max） |
0.008min（0.20min） |

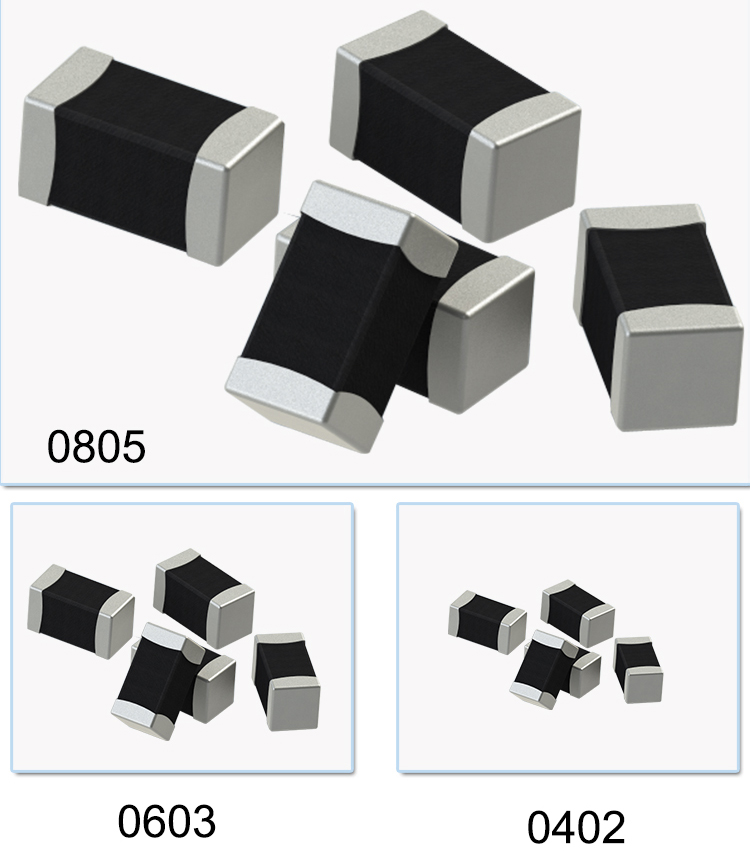

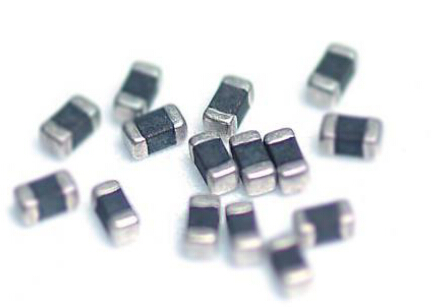

贴片NTC热敏电阻结构与外观

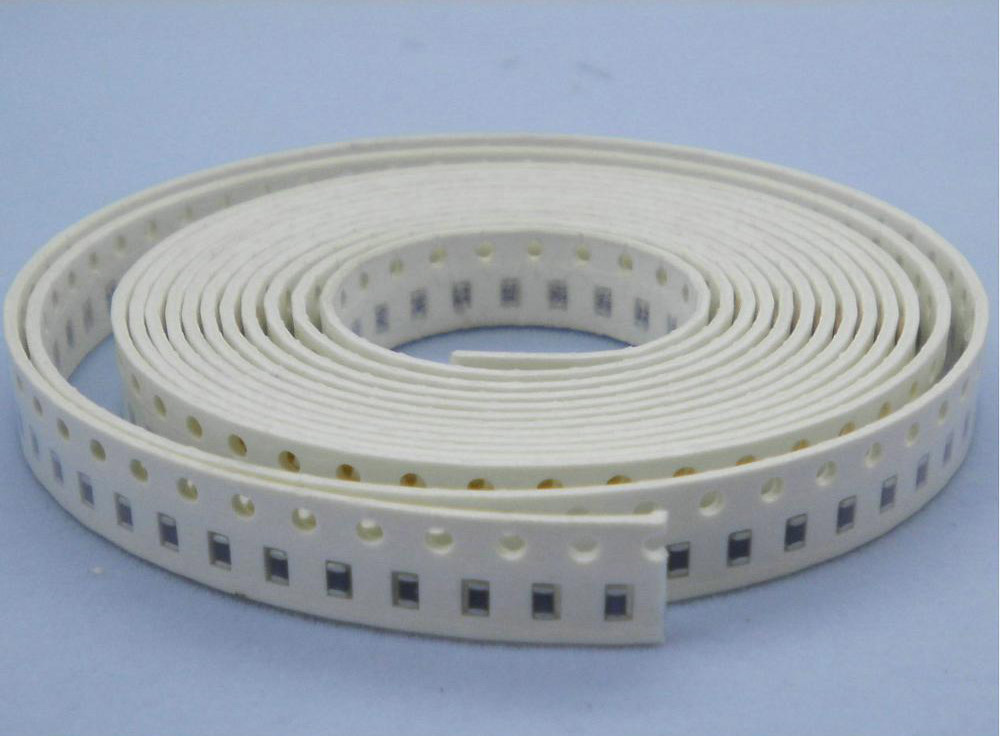

包装形式：
